DEZA, a.s. – měření zůstatkového průtoku na jezu Juřinka I

Proč. DEZA, a.s. odebírá pro svou výrobu povrchovou vodu z Bečvy před jezem Juřinka I ve Valašském Meziříčí. Při nízkých průtocích musí odběr řídit tak, aby pod jezem zůstal minimální zůstatkový průtok. Podle rozhodnutí se průtok v místě odběru dříve určoval součtem průtoků ze dvou hlásných profilů ČHMÚ – Jarcová na Vsetínské Bečvě a Valašské Meziříčí na Rožnovské Bečvě. Obě stanice ale leží proti proudu nad soutokem a mezi nimi a jezem se do Bečvy vlévají další přítoky. Součet proto nebyl dost přesný a neodpovídal průtoku v místě odběru. Šlo přitom o obvyklou praxi – nic lepšího v Česku nebylo.

Řešení. Navrhli jsme vybudovat vlastní měření přímo na jezu, celý projekt jsme zorganizovali a měrný objekt postavili. Od začátku jsme do řešení zapojili ČHMÚ, pobočku Ostrava, která díky objektu může přesněji měřit i nízké průtoky Bečvy. Jako nezávislou autoritu jsme přizvali Laboratoř vodohospodářského výzkumu Ústavu vodních staveb Fakulty stavební VUT v Brně: měrný žlab navrhla a ověřila modelovým výzkumem na fyzikálním modelu pod vedením Ing. Michala Žouželi, Ph.D. Řešení tak přijali všichni – DEZA, a.s., Odbor životního prostředí a zemědělství Krajského úřadu Zlínského kraje i ČHMÚ. Vznikl unikátní a vůbec první vlastní měrný objekt svého druhu na povrchovém toku v České republice.

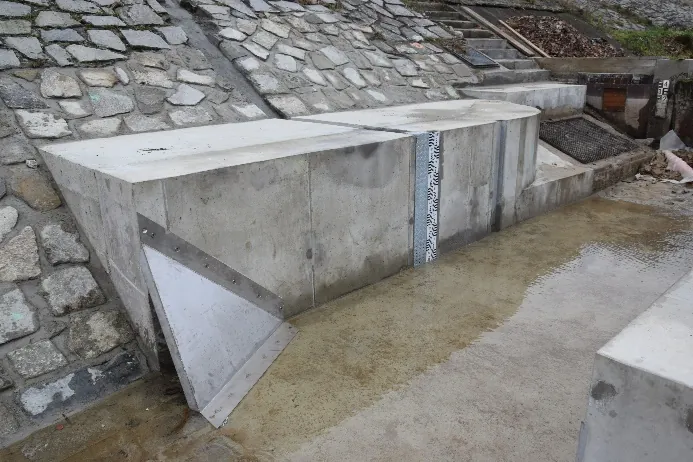

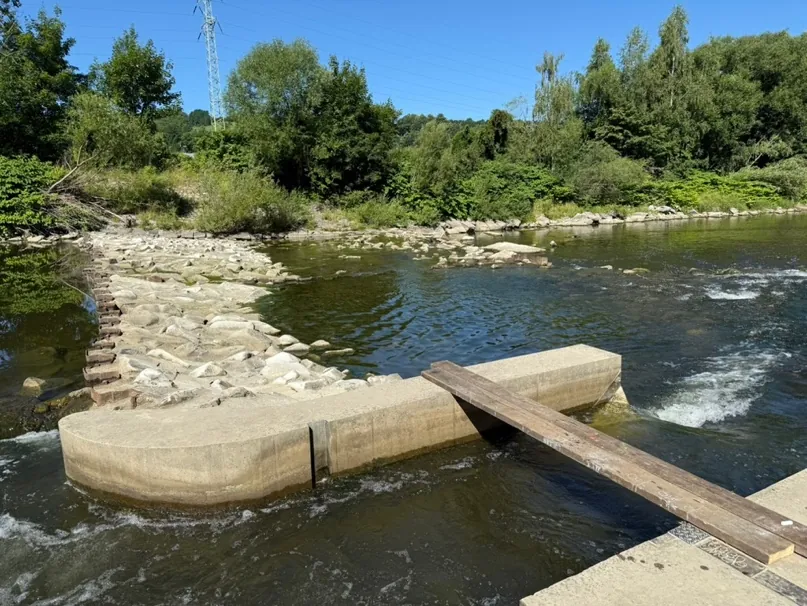

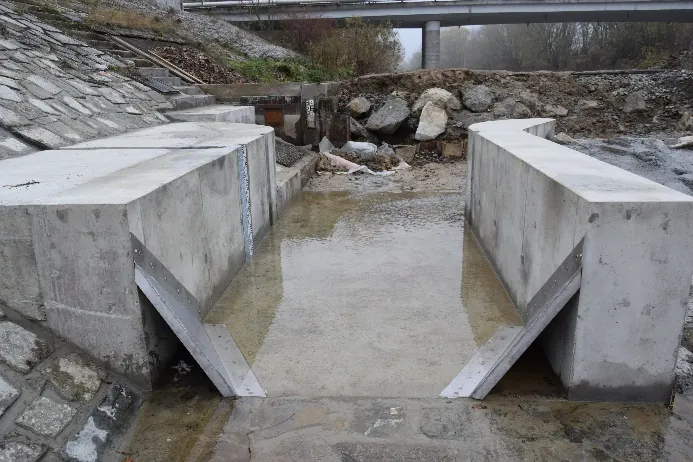

Měrný objekt. Měrný žlab je zabudovaný do sníženého profilu jezového stupně. Nerezové trojúhelníkové prvky v rozích žlabu z něj dělají lichoběžníkový průtočný profil. Přepad je dokonalý, takže měření neovlivňuje voda pod jezem a průtok jednoznačně odpovídá hloubce vody ve žlabu.

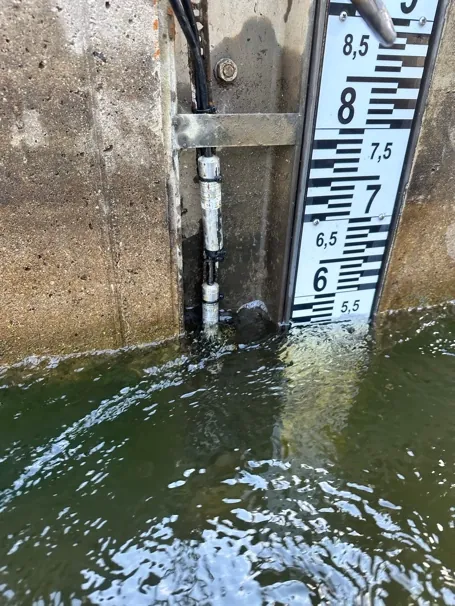

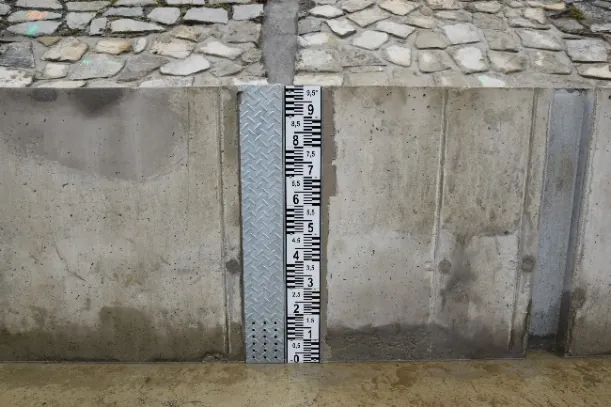

Měřicí systém. Dvě manometrické sondy navázané na vodočet podle standardu ČHMÚ (druhá okamžitě nahradí první při závadě), vyhodnocovací jednotka s desetiminutovým záznamem a zálohou napájení, výstup do řídicího systému DEZA, dálkový přenos dat a alarmové SMS při překročení mezních hodnot.

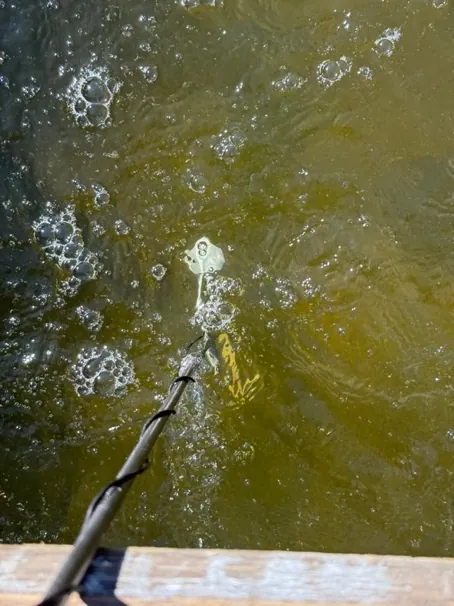

Ověřování. Konsumpční křivku z fyzikálního modelu jsme zpřesnili sérií úředních měření průtoku hydrometrií přímo v měrném objektu. Funkční způsobilost měřicího systému posuzujeme každé dva roky podle vyhlášky č. 328/2018 Sb. Za sucha zajišťujeme nezávislé kontrolní měření ČHMÚ Ostrava, které shodu s naším měřením pravidelně potvrzuje.

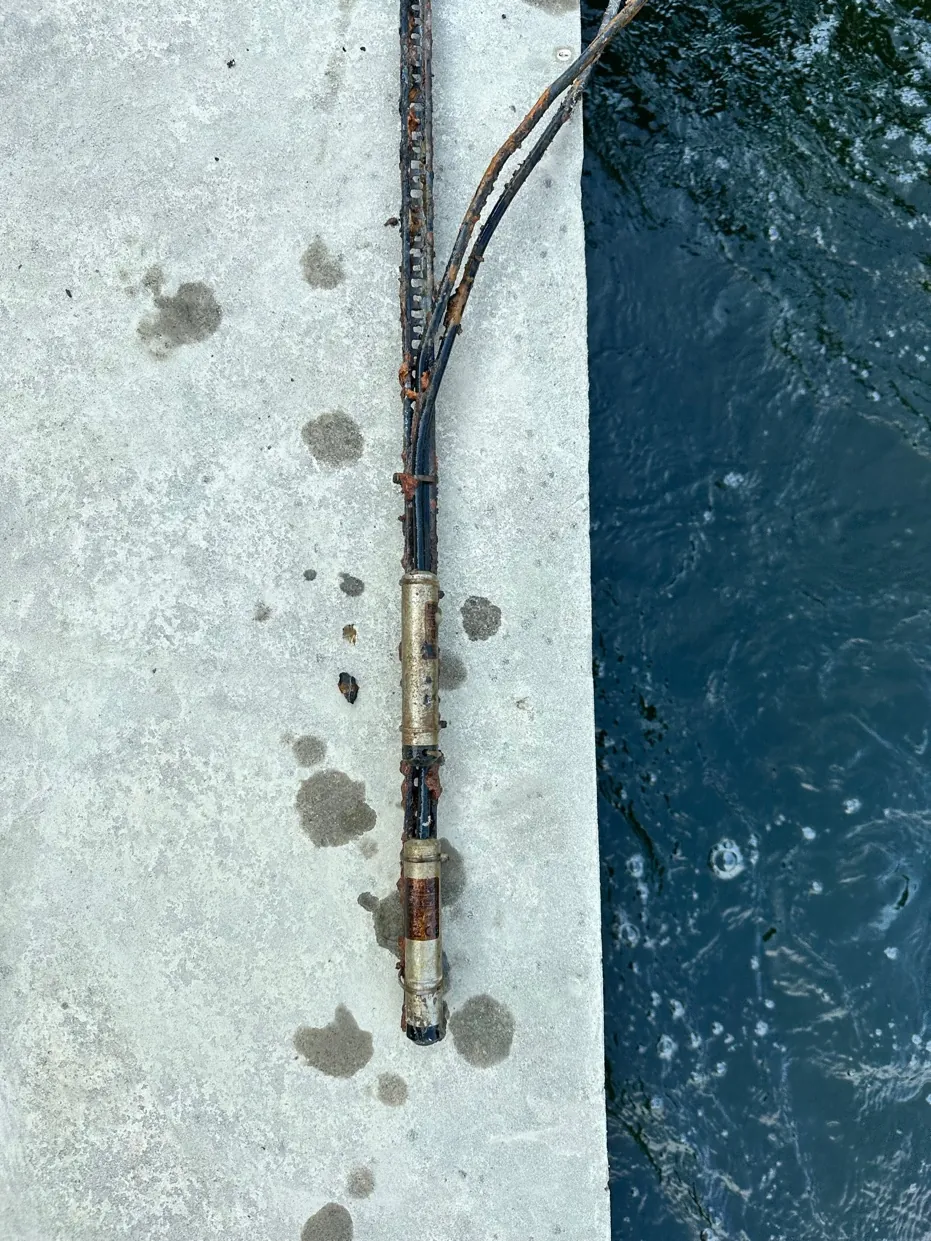

Provoz. Systém dvakrát ročně servisujeme – v létě před obdobím nízkých vodních stavů a před zimou – a každý rok zpracováváme zprávu o zůstatkových průtocích pro krajský úřad. V suchých letech se tak odběr řídí podle skutečného průtoku přímo v místě odběru, ne podle odhadu ze vzdálených stanic.
