Úřední měření průtoku vod

Posuzujeme funkční způsobilost měřicích systémů proteklého množství vod, abychom zajistili jednotnost a správnost měření a metrologické navázání měřidel na etalony vyšších řádů. Postup definuje odvětvová technická norma vodního hospodářství TNV 25 9305.

Ověříme, zda měřicí systém ve funkci pracovního měřidla nestanoveného splňuje požadavky právních, technických a metrologických předpisů včetně dohod v závazkových vztazích. Výsledkem je Protokol o posouzení funkční způsobilosti měřicího systému pro měření průtoku a proteklého objemu vody.

Měření objemu vod vypouštěných do vod povrchových a v závazkových vztazích řeší zejména:

• zákon č. 254/2001 Sb., o vodách, §89–§99
• vyhláška MŽP č. 328/2018 Sb., o postupu pro určování znečištění odpadních vod a měření objemu vypouštěných odpadních vod do vod povrchových
• nařízení vlády č. 401/2015 Sb., o ukazatelích a hodnotách přípustného znečištění povrchových a odpadních vod
• zákon č. 274/2001 Sb., o vodovodech a kanalizacích, §19
• zákon č. 505/1990 Sb., o metrologii

Úřední měření definuje §21 zákona o metrologii; provádí se podle metrologických předpisů ČMI MP 010 (únor 2026) a MP 020 (únor 2018).

Měřicí systém měří správně jen tehdy, když je správný i měrný objekt. Nevhodné proudění na přítoku do žlabu, špatně osazený nebo zatopený žlab, usazeniny či chybějící uklidnění proudu způsobí chybu, kterou nevyrovná ani nejlepší snímač – a měrný objekt pak neprojde posouzením funkční způsobilosti.

Navrhujeme a budujeme nové měrné objekty a opravujeme ty stávající, které hydraulicky nevyhovují. Po úpravě rovnou provedeme posouzení funkční způsobilosti s úředním měřením průtoku, takže objekt předáváme ověřený a s protokolem.

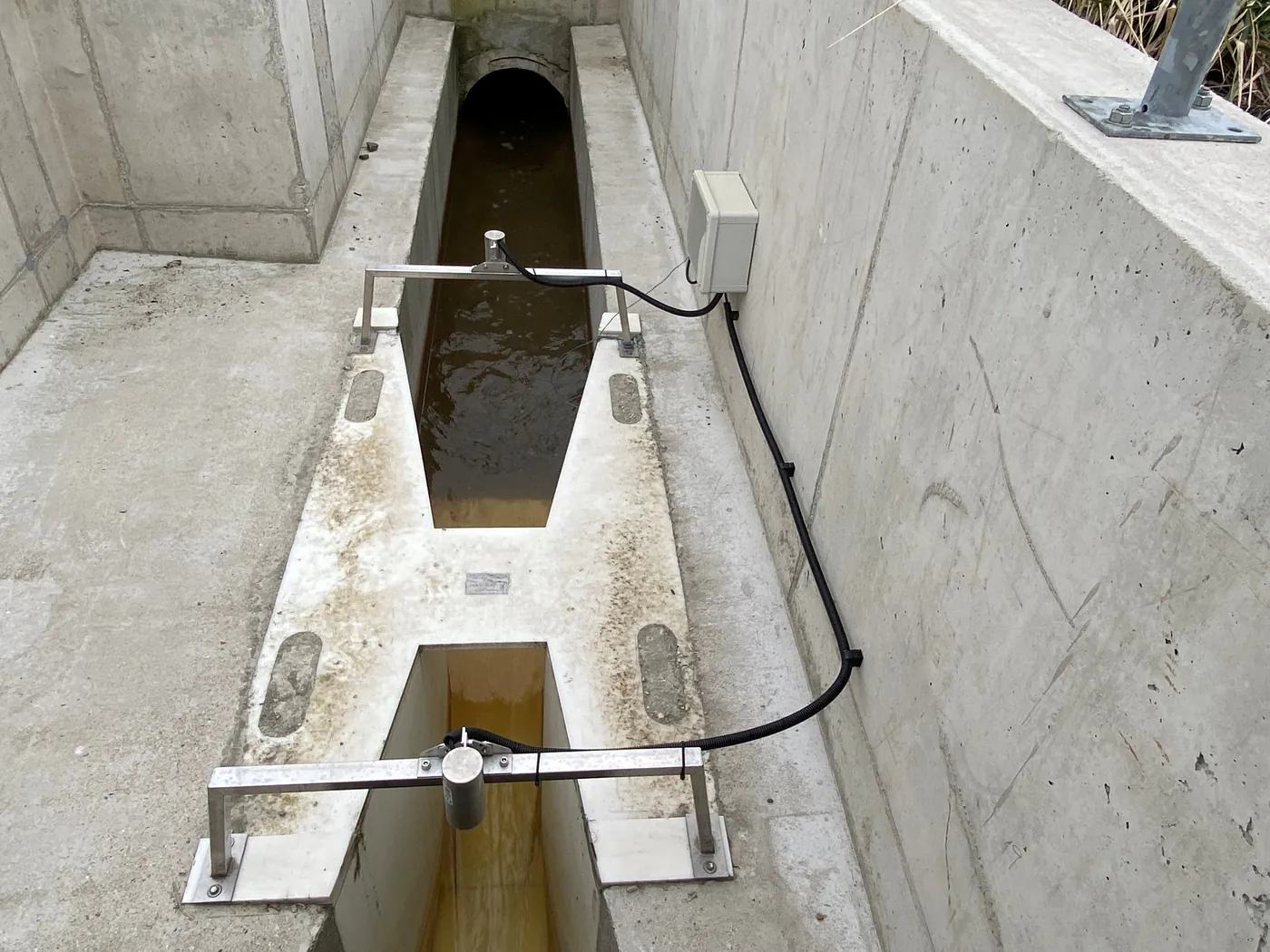

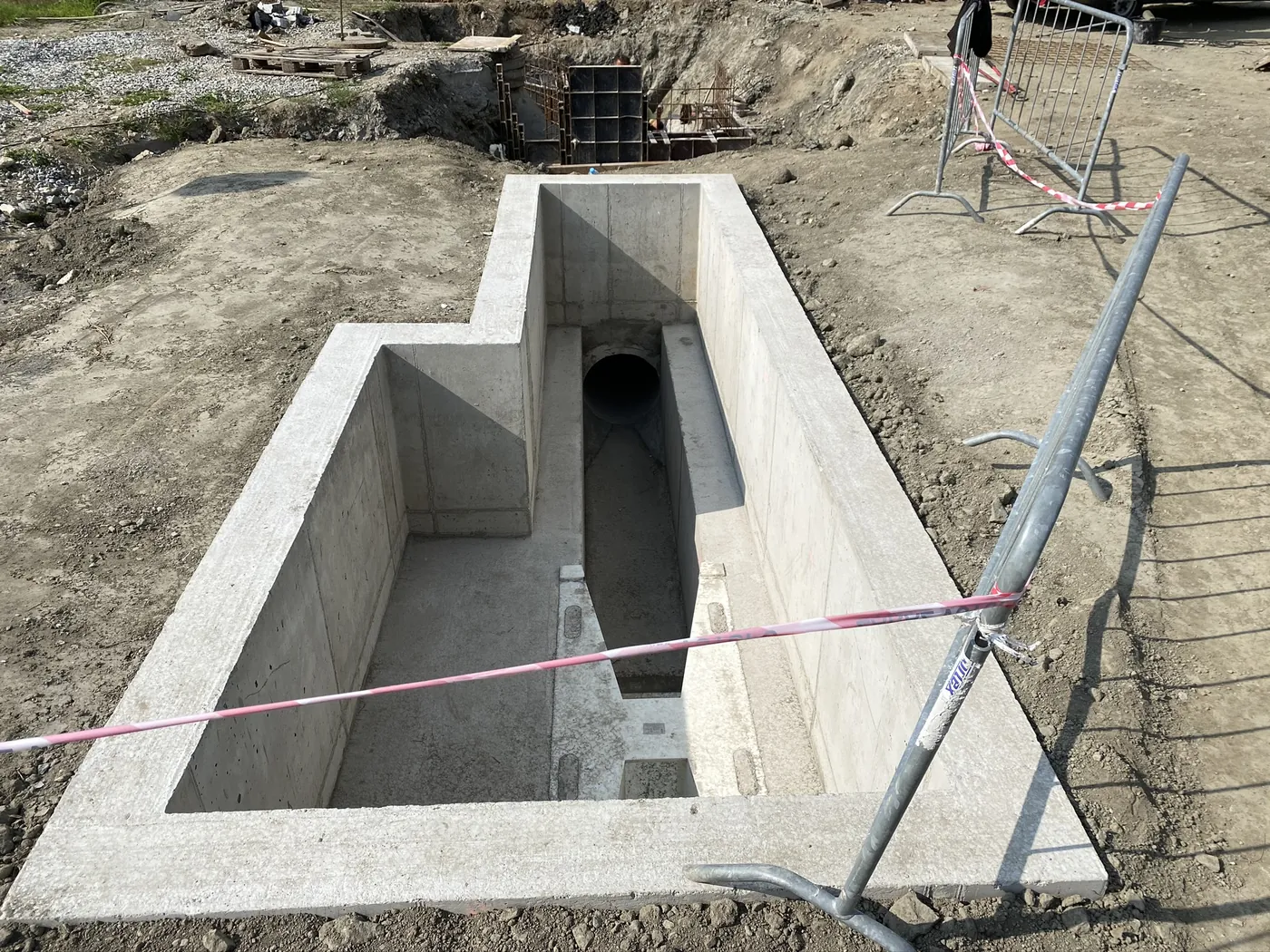

• návrh a stavba nových měrných objektů na ČOV, kanalizacích a vodních tocích
• úprava přítokových poměrů – dnové nasedlání, dnové náběhy, uklidnění proudu
• výměna, správné osazení a výškové navázání měrných žlabů a přelivů
• posouzení funkční způsobilosti a úřední měření průtoku po dokončení

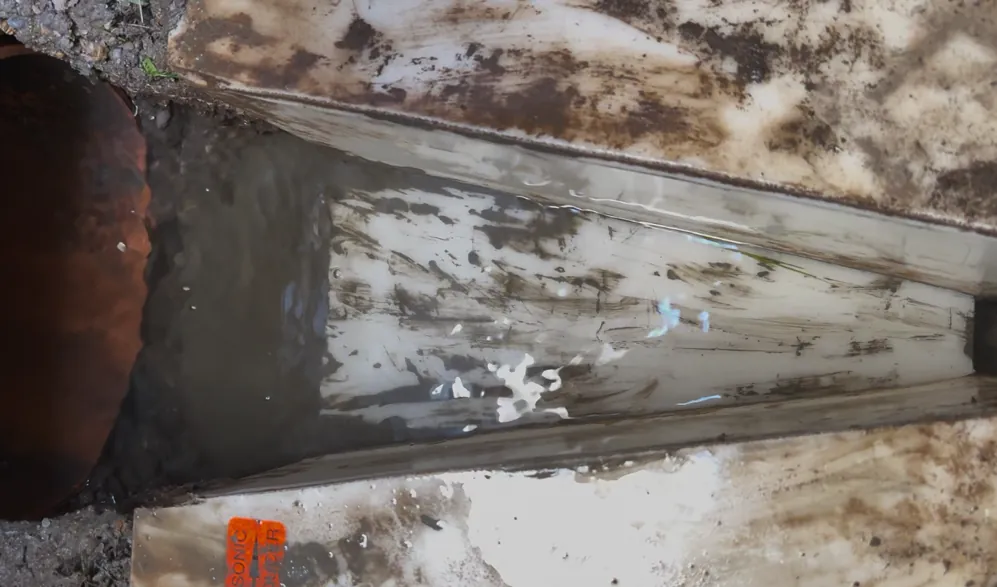

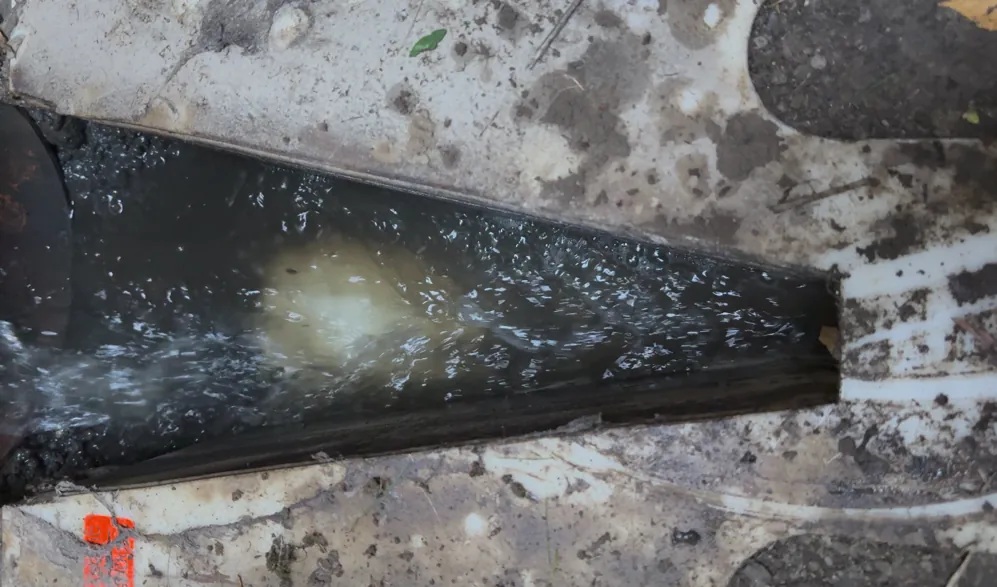

Z naší praxe: na odtoku z malé ČOV jsme do Parshallova žlabu instalovali dnové nasedlání a vybetonovali dnový náběh z přívodního potrubí. Proudění se zklidnilo a měrný objekt hned poté prošel posouzením funkční způsobilosti. Postavili jsme i měrný objekt DEZA na jezu Juřinka I a nový výústní objekt s měrným žlabem pro OP papírnu Olšany.

Hydrologické sucho posledních let je vážný socioekonomický problém: chybí pitná voda, trpí energetika, zemědělství i průmysl. Minimální průtoky mají zásadní vliv na ekologické funkce toků, zachování biodiverzity a přirozeného habitatu i na mísení a čištění vypouštěných odpadních vod z ČOV.

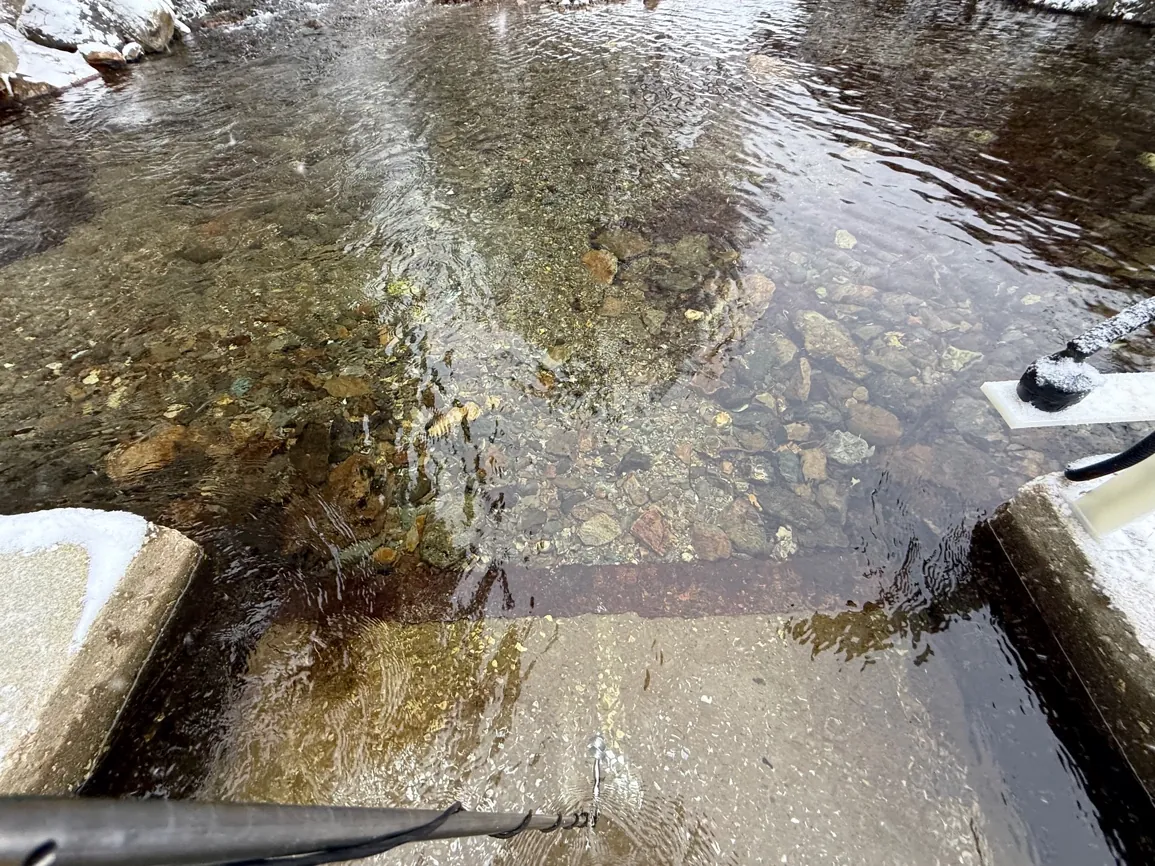

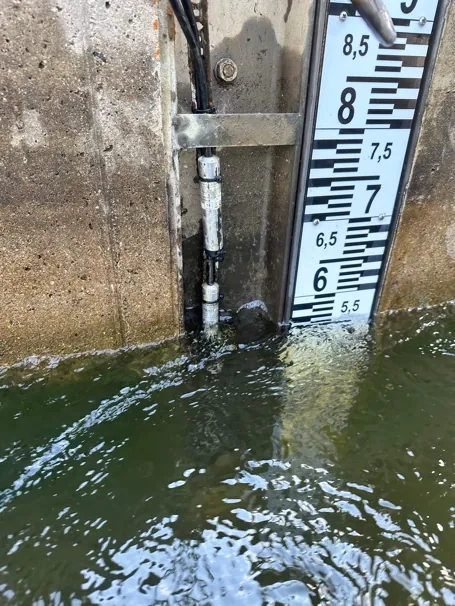

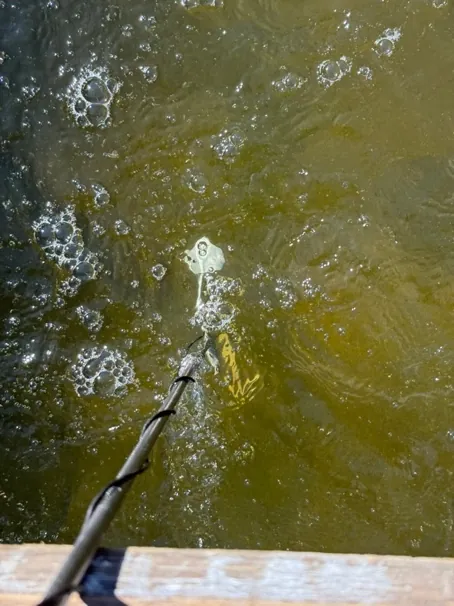

Měříme zůstatkové průtoky ve vodních tocích pro potřeby odběru povrchových vod, budujeme měrné objekty a měřicí systémy a jsme klientům partnerem při jednání s vodoprávními úřady a správci toků.

Týká se to hlavně průmyslu, lyžařských areálů se zasněžováním a malých vodních elektráren (MVE), které měření průtoků využívají i k regulaci a nastavení turbín.

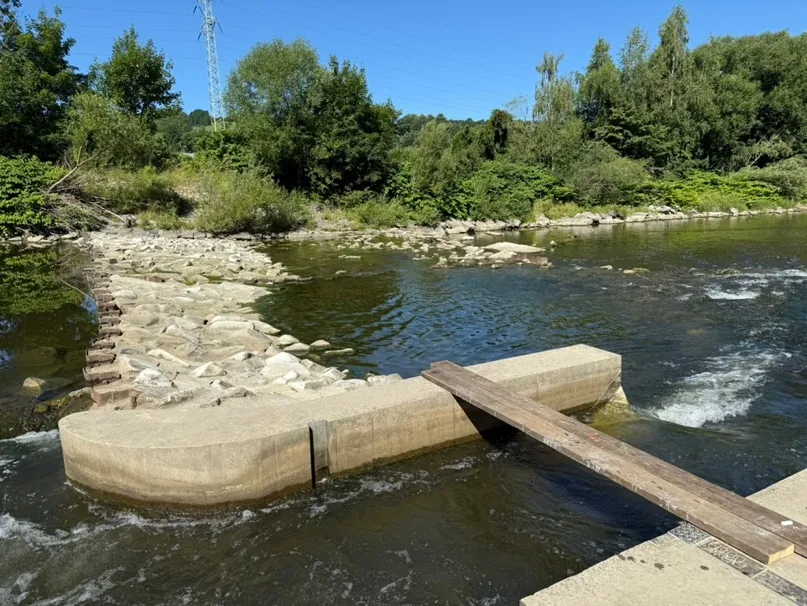

V Česku ojedinělý je měrný objekt DEZA, a.s. na jezu Juřinka I na Bečvě. Řešení jsme navrhli, celý projekt zorganizovali a měrný objekt vybudovali. Pro návrh jsme zajistili Laboratoř vodohospodářského výzkumu VUT v Brně, která ho ověřila na fyzikálním modelu (Ing. Michal Žoužela, Ph.D.). Díky tomu řešení přijali všichni: provozovatel DEZA, Odbor životního prostředí a zemědělství Krajského úřadu Zlínského kraje i ČHMÚ Ostrava. Podle měření se za sucha řídí odběr vody pro chemickou výrobu. Celá reference →

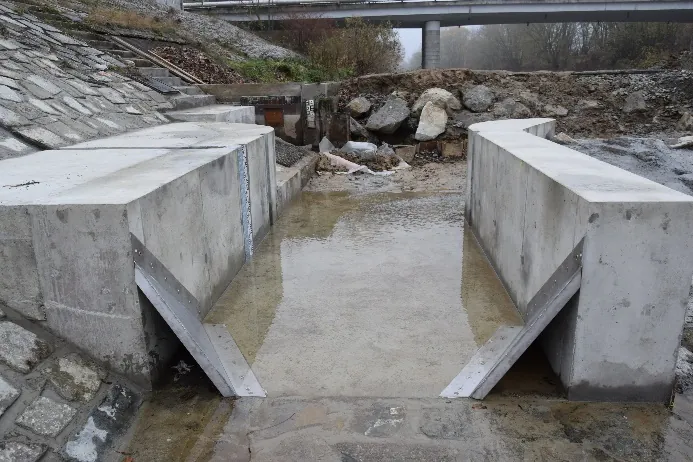

Pro OP papírnu v Olšanech jsme zajistili studii vlivu vyrovnaného odběru a vypouštění vod na habitat a živočichy Moravy, provázeli papírnu jednáním s Povodím Moravy a nechali vybudovat nový výústní objekt blíže místu odběru. Celá reference →

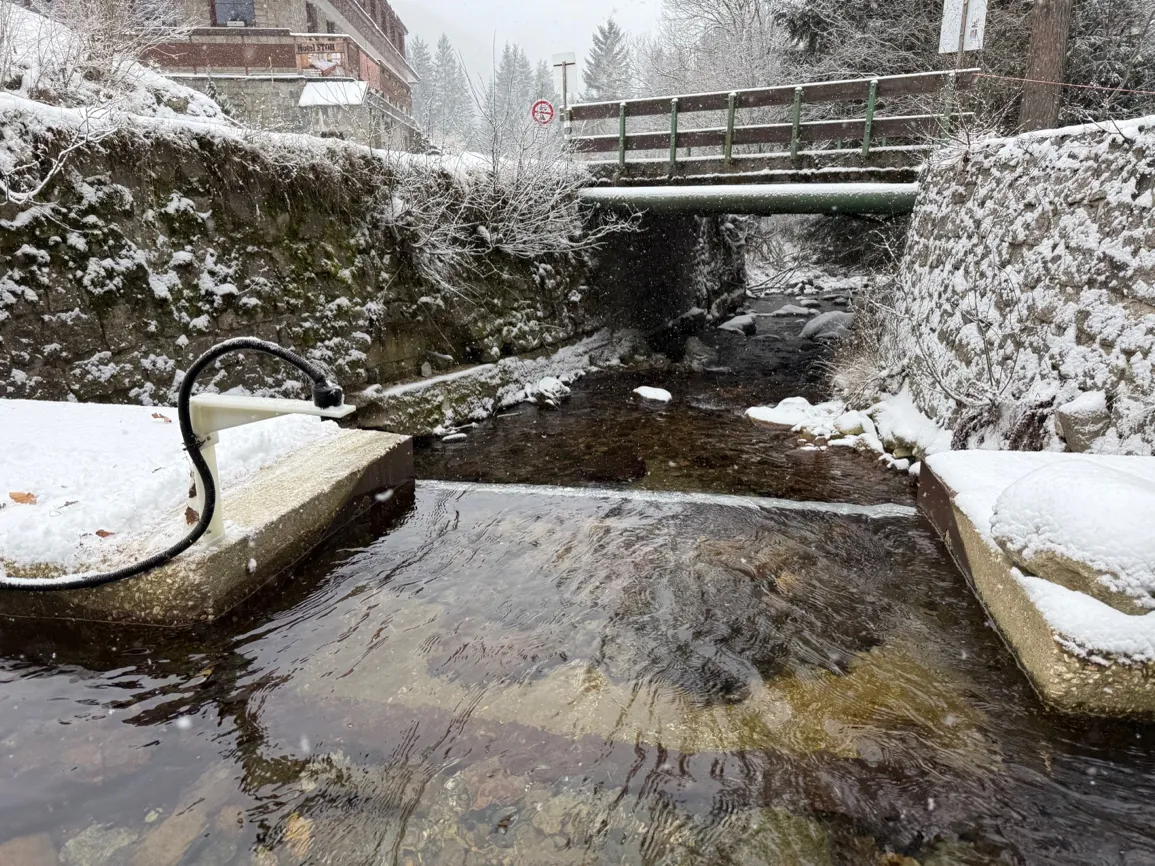

Provozujete sjezdovky se zasněžováním? Pokud pro zasněžování odebíráte povrchovou vodu z potoka nebo řeky, musíte pod odběrem zachovat minimální zůstatkový průtok a jeho měření doložit. Obraťte se na nás: provedeme posouzení funkční způsobilosti vašeho měrného objektu podle TNV 25 9305 včetně úředního měření průtoku nezávislou metodou, kalibraci měřicího systému a metrologické navázání měřidla na etalony vyšších řádů. Zajistíme tak jednotnost a správnost měření, kterou vyžaduje vodoprávní úřad i správce toku, a vydáme protokol o posouzení funkční způsobilosti.

Kontakt

Pavel Průcha722 512 044pprucha@asdm.cz

Na velkých tocích a při vyšších průtocích, kde nejde bezpečně měřit hydrometrickou vrtulí v brodu, měříme akustickým dopplerovským profilátorem ADCP. Přístroj na plováku převádíme napříč tokem a během několika minut změří rychlosti proudění v celé šířce i hloubce koryta a zároveň tvar dna.

Výsledkem je průtok, rozložení rychlostí v příčném profilu a batymetrie koryta. Měření je rychlé, opakovatelné a bezpečné i za zvýšených vodních stavů.

• měření průtoku na velkých tocích a za zvýšených průtoků
• ověření měrných profilů a konsumpčních křivek
• podklady pro odběry a vypouštění vod a pro malé vodní elektrárny
• kontrola stacionárních měřicích systémů na tocích

Kontakt

Mgr. Marek Strachota607 028 457mstrachota@asdm.cz

Srážková voda se po vtoku do kanalizace stává vodou odpadní, a odpadní je proto i voda, která za srážek přepadá z odlehčovacích komor (OK) do recipientu. Na takové vypouštění je potřeba povolení vodoprávního úřadu.

Od 1. 1. 2023 může správce poplatků zpoplatnit vypouštění z OK, které nevyhoví požadavkům vyhlášky č. 428/2001 Sb. v §19 (technické požadavky) a §19a (provoz a údržba) ve znění vyhlášky č. 244/2021 Sb.

Prvotní posouzení OK podle ČSN 75 6262 dá provozovateli v krátké době obraz o jejich skutečném stavu. Kombinuje přímý kontinuální monitoring, úřední měření průtoku, evidenci a dokumentaci stavu komor a výpočty.
